本技術涉及收卷機，具體為一種分切復卷機收卷平齊的收卷壓輥。

背景技術：

1、復卷分切機是一種可以將云母帶、紙張、無紡布等產品分切為二的機械、也叫日寶分切復卷機。

2、現有技術下在對紙張、無紡布或薄膜生產后，都需要利用分切復卷機進行分切和收卷，然而分切復卷機在實際進行收卷操作時，往往還存在以下問題：

3、1、在對物料進行收卷時，可能會存在物料卷中產生氣泡的情況，從而容易影響收卷效果。

4、2、在對物料進行收卷時，收卷壓輥往往位置固定，難以根據實際的收卷過程進行調節，往往需要人工調節或者電子檢測調節，操作麻煩且成本較高。

技術實現思路

1、本實用新型的目的在于提供一種分切復卷機收卷平齊的收卷壓輥，可以解決現有技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種分切復卷機收卷平齊的收卷壓輥，包括收卷輥和收卷壓輥，所述收卷壓輥設置于收卷輥的上方，收卷壓輥的兩端分別可轉動式連接有第一調節臂和第二調節臂，第一調節臂和第二調節臂呈平行設置，第一調節臂和第二調節臂遠離收卷壓輥的一端均設置有調節盤，兩個調節盤之間連接有連接軸。

3、優選的，所述收卷壓輥的兩端均設置有端頭，第一調節臂和第二調節臂的整體結構相同，第一調節臂上設置有移動件，端頭可轉動式連接在移動件上。

4、優選的，所述收卷壓輥的內部開設有空槽，端頭上開設有通氣孔，通氣孔與空槽相連通，收卷壓輥的外側開設有呈螺旋狀環繞的螺紋槽。

5、優選的，所述第一調節臂的內側設置有移動軌，移動軌的內部設置有齒軌，齒軌的下方設置有導軌，移動件活動設置于移動軌上，第一調節臂的一端設置有滑件。

6、優選的，所述移動件的頂部設置有電機，電機的輸出軸上設置有傘齒輪，傘齒輪一側設置有齒輪盤，齒輪盤的一面設置有錐齒輪，錐齒輪與傘齒輪的輪齒相咬合，齒輪盤的另一面設置有齒輪，齒輪與齒軌的軌齒相咬合，齒輪盤的中轉軸滑動式連接在導軌的內部。

7、優選的，所述調節盤包括盤身，盤身的內側開設有滑槽，滑件滑動設置于滑槽的內部，滑槽的內部設置有導軸，滑件滑動設置于導軸上，導軸上環繞設置有彈簧。

8、與現有技術相比，本實用新型的有益效果如下：

9、1、本實用新型在進行收卷工作前，啟動電機帶動移動件整體沿著移動軌移動，通過第一調節臂和第二調節臂可以幫助收卷壓輥進行水平位置的調節，從而可以根據不同的收卷需求或者不同的收卷輥規格尺寸對收卷壓輥進行適配性的調整，從而做到靈活調節，適配不同設備的效果，提高結構整體適用性。

10、2、本實用新型伴隨收卷工作的進行，收卷輥上的物料越來越厚，收卷壓輥移動時滑件沿著滑槽的方向滑動，彈簧對滑件進行穩定并且提供一定的向下推力，調節盤可以在在收卷的過程中對收卷壓輥的高度角度進行適配性自調整，伴隨收卷輥上物料的厚度而自動上升調節，同時通過彈簧保證對物料的壓制，并且在收卷的過程中對產生的震動進行緩沖，提高設備運行的穩定性。

11、3.本實用新型的收卷壓輥的外側開設有呈螺旋狀環繞的螺紋槽，在收卷壓輥對物料進行壓制平整時，螺紋槽可以物料進行平整和排氣，幫助收卷的物料內部的氣泡逐漸由收卷的一側緩慢擠壓排出，保證收卷平整效果。

技術特征：

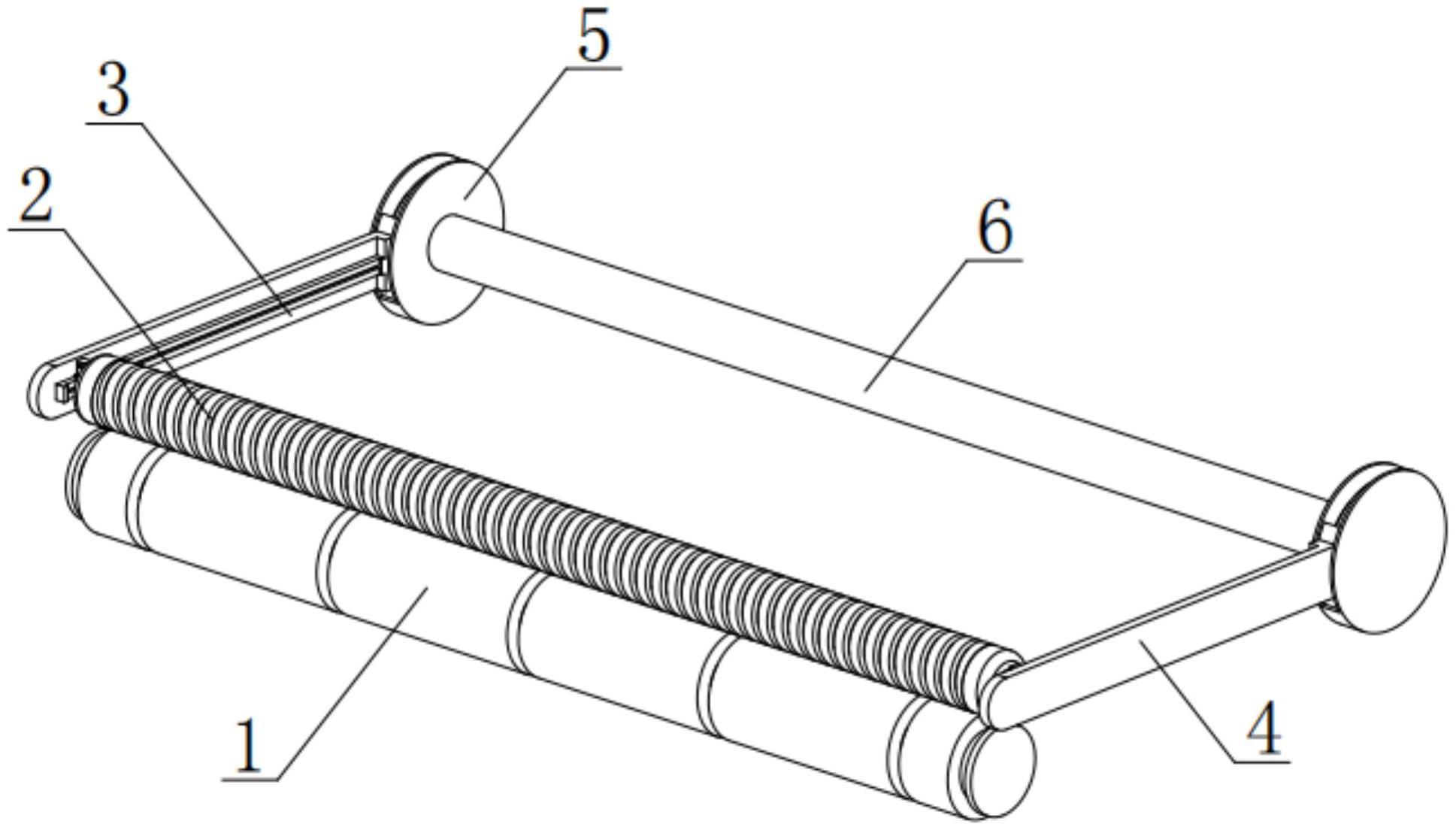

1.一種分切復卷機收卷平齊的收卷壓輥，包括收卷輥(1)和收卷壓輥(2)，其特征在于：所述收卷壓輥(2)設置于收卷輥(1)的上方，收卷壓輥(2)的兩端分別可轉動式連接有第一調節臂(3)和第二調節臂(4)，第一調節臂(3)和第二調節臂(4)呈平行設置，第一調節臂(3)和第二調節臂(4)遠離收卷壓輥(2)的一端均設置有調節盤(5)，兩個調節盤(5)之間連接有連接軸(6)。

2.根據權利要求1所述的一種分切復卷機收卷平齊的收卷壓輥，其特征在于：所述收卷壓輥(2)的兩端均設置有端頭(21)，第一調節臂(3)和第二調節臂(4)的整體結構相同，第一調節臂(3)上設置有移動件(31)，端頭(21)可轉動式連接在移動件(31)上。

3.根據權利要求2所述的一種分切復卷機收卷平齊的收卷壓輥，其特征在于：所述收卷壓輥(2)的內部開設有空槽(23)，端頭(21)上開設有通氣孔(22)，通氣孔(22)與空槽(23)相連通，收卷壓輥(2)的外側開設有呈螺旋狀環繞的螺紋槽(24)。

4.根據權利要求2所述的一種分切復卷機收卷平齊的收卷壓輥，其特征在于：所述第一調節臂(3)的內側設置有移動軌(32)，移動軌(32)的內部設置有齒軌(321)，齒軌(321)的下方設置有導軌(322)，移動件(31)活動設置于移動軌(32)上，第一調節臂(3)的一端設置有滑件(33)。

5.根據權利要求4所述的一種分切復卷機收卷平齊的收卷壓輥，其特征在于：所述移動件(31)的頂部設置有電機(311)，電機(311)的輸出軸上設置有傘齒輪(312)，傘齒輪(312)一側設置有齒輪盤(313)，齒輪盤(313)的一面設置有錐齒輪，錐齒輪與傘齒輪(312)的輪齒相咬合，齒輪盤(313)的另一面設置有齒輪，齒輪與齒軌(321)的軌齒相咬合，齒輪盤(313)的中轉軸滑動式連接在導軌(322)的內部。

6.根據權利要求4所述的一種分切復卷機收卷平齊的收卷壓輥，其特征在于：所述調節盤(5)包括盤身(51)，盤身(51)的內側開設有滑槽(52)，滑件(33)滑動設置于滑槽(52)的內部，滑槽(52)的內部設置有導軸(54)，滑件(33)滑動設置于導軸(54)上，導軸(54)上環繞設置有彈簧(53)。

技術總結

本技術公開了一種分切復卷機收卷平齊的收卷壓輥，屬于收卷機技術領域。為解決收卷壓輥調解麻煩適用性差以及物料收卷可能存在氣泡的問題，在進行收卷工作前，啟動電機帶動移動件整體沿著移動軌移動，通過第一調節臂和第二調節臂可以幫助收卷壓輥進行水平位置的調節，從而可以根據不同的收卷需求或者不同的收卷輥規格尺寸對收卷壓輥進行適配性的調整，從而做到靈活調節，適配不同設備的效果，提高結構整體適用性，調節盤可以在在收卷的過程中對收卷壓輥的高度角度進行適配性自調整，伴隨收卷輥上物料的厚度而自動上升調節，同時通過彈簧保證對物料的壓制，并且在收卷的過程中對產生的震動進行緩沖，提高設備運行的穩定性。

技術研發人員：楊黃忠,趙奕凡

受保護的技術使用者：馬鞍山科為電子科技有限公司
