1.本實用新型涉及銅箔生產技術領域，具體涉及一種銅箔裁切裝置。

背景技術：

2.電解銅箔是覆銅板及印制電路板、鋰離子電池制造的重要的材料。在當今電子信息產業高速發展中，電解銅箔被稱為電子產品信號與電力傳輸、溝通的“神經網絡”。電解銅箔產品生產出來后，經表面處理成為成品，然后用分切機進行裁切。

3.專利公開號為cn211110245u的專利說明書中公開了一種具有自動配刀功能的銅箔幅寬裁切裝置，屬于電解銅箔技術領域；其技術要點包括機架，在機架上設有水平移動機構，在水平移動機構上通過進退刀組件連接有裁切組件，所述裁切組件中的刀刃位于兩個導向傳送輥之間；在機架上設有刻度線，在水平移動機構上設有與刻度線配合的位移行程指示針，所述位移行程指示針針尖與裁切組件刀刃在同一豎直線上，在機架上設有與放卷組件相配合的定位板，所述定位板與刻度線零刻度在同一條豎直線上。

4.上述方案仍存在不足之處：上述方案在使用過程中，不便于更換新的銅箔卷，操作不便。

5.因此，亟需設計一種銅箔裁切裝置。

技術實現要素：

6.本實用新型的目的在于提供一種銅箔裁切裝置，以解決上述背景技術中提出的問題。

7.為實現上述目的，本實用新型提供如下技術方案：一種銅箔裁切裝置，包括底板，所述底板的底端四周均固定有支腳，所述底板的左右兩側對稱固定有安裝板，左側所述安裝板上轉動設置有轉軸一，右側所述安裝板上轉動設置有轉軸二，左側所述安裝板上安裝有轉動電機，所述轉動電機的輸出軸貫穿安裝板與轉軸一連接，所述轉軸一和轉軸二上對稱連接有圓筒，兩個所述圓筒之間設置有銅箔輥，所述圓筒上開設有通孔，所述圓筒的內部滑動設置有卡塊，所述卡塊的外側固定有滑塊，所述滑塊經通孔往下延伸，所述滑塊上螺接有鎖緊螺栓，所述圓筒的底端固定有固定塊，所述固定塊上開設有螺紋孔，所述鎖緊螺栓與螺紋孔螺接，所述底板的上端設置有裁切機構，所述裁切機構的下方設置有轉輥機構。

8.進一步的，上述銅箔裁切裝置中，所述裁切機構包括u形架、電動推桿、設備架、驅動電機和切割刀，所述u形架固定于底板的上端，所述u形架的底端安裝有電動推桿，所述電動推桿的底端連接有設備架，所述設備架的內側安裝有驅動電機，所述驅動電機的輸出軸連接有切割刀。

9.進一步的，上述銅箔裁切裝置中，：所述轉輥機構包括立板、上轉輥和下轉輥，所述立板設置為兩個，兩個所述立板固定于底板的上端，兩個所述立板之間對稱轉動設置有上轉輥，兩個所述立板之間對稱轉動設置有下轉輥。

10.進一步的，上述銅箔裁切裝置中，所述設備架設置為u形。

11.進一步的，上述銅箔裁切裝置中，所述鎖緊螺栓采用蝶形螺栓。

12.與現有技術相比，本實用新型的有益效果是：

13.本實用新型通過手動旋轉鎖緊螺栓，使鎖緊螺栓與固定塊上的螺紋孔分離，通過拉動滑塊，使其在通孔內移動，使卡塊移出銅箔輥的內側，即本實用新型能夠?qū)~箔輥拆下，便于更換新的銅箔輥。

附圖說明

14.為了更清楚地說明本實用新型實施例的技術方案，下面將對實施例描述所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

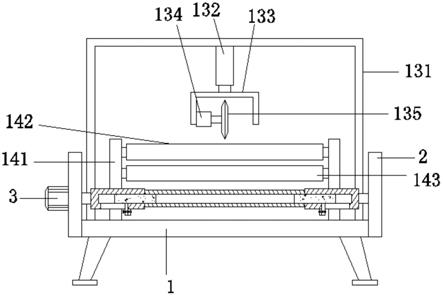

15.圖1為本實用新型結構示意圖；

16.圖2為本實用新型局部結構示意圖；

17.圖3為本實用新型圖2中a處放大示意圖；

18.圖4為本實用新型俯視圖；

19.附圖中，各標號所代表的部件列表如下：

[0020]1?

底板，2?安裝板，3?轉動電機，4?轉軸一，5?轉軸二，6?圓筒，7?通孔，8?卡塊，9?滑塊，10?鎖緊螺栓，11?固定塊，12?銅箔輥，13?裁切機構，131?u形架，132?電動推桿，133?設備架，134?驅動電機，135?切割刀，14?轉輥機構，141?立板，142?上轉輥，143

?下轉輥。

具體實施方式

[0021]

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。

[0022]

請參閱圖1?4，本實用新型提供一種技術方案：一種銅箔裁切裝置，包括底板1，底板1的底端四周均固定有支腳，底板1的左右兩側對稱固定有安裝板2，左側安裝板2上轉動設置有轉軸一4，右側安裝板2上轉動設置有轉軸二5，左側安裝板2上安裝有轉動電機3，轉動電機3的輸出軸貫穿安裝板2與轉軸一4連接，轉軸一4和轉軸二5上對稱連接有圓筒6，兩個圓筒6之間設置有銅箔輥12，銅箔輥12的外側繞設有銅箔，圓筒6上開設有通孔7，圓筒6的內部滑動設置有卡塊8，卡塊8與銅箔輥12的內腔卡接，卡塊8的外側固定有滑塊9，滑塊9經通孔7往下延伸，滑塊9上螺接有鎖緊螺栓10，鎖緊螺栓10采用蝶形螺栓，圓筒6的底端固定有固定塊11，固定塊11上開設有螺紋孔，鎖緊螺栓10與螺紋孔螺接，底板1的上端設置有裁切機構13，裁切機構13的下方設置有轉輥機構14。

[0023]

其中，裁切機構13包括u形架131、電動推桿132、設備架133、驅動電機134和切割刀135，u形架131固定于底板1的上端，u形架131的底端安裝有電動推桿132，電動推桿132的底端連接有設備架133，設備架133的內側安裝有驅動電機134，驅動電機134的輸出軸連接有切割刀135，設備架133設置為u形。

[0024]

轉輥機構14包括立板141、上轉輥142和下轉輥143，立板141設置為兩個，兩個立板

141固定于底板1的上端，兩個立板141之間對稱轉動設置有上轉輥142，兩個立板141之間對稱轉動設置有下轉輥143。

[0025]

本實施例工作原理為：使用時，當需要更換新的銅箔輥12時，手動旋轉鎖緊螺栓10，使鎖緊螺栓10與固定塊11上的螺紋孔分離，拉動滑塊9，使其在通孔7內移動，使卡塊8移出銅箔輥12的內側，再將另一側的卡塊8移出銅箔輥12的內側。將銅箔輥12拆下，更換新的銅箔輥12，將銅箔穿過上轉輥142和下轉輥143之間，往后側延伸。啟動電動推桿132，對切割刀135的位置進行調節，以便進行裁切工作。

[0026]

值得注意的是：整個裝置通過總控制系統對轉動電機、驅動電機和電動推桿實現控制，由于總控制系統匹配的轉動電機、驅動電機和電動推桿為常用設備，屬于現有成熟技術，在此不再贅述其電性連接關系以及具體的電路結構。

[0027]

在本說明書的描述中，參考術語“一個實施例”、“示例”、“具體示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

[0028]

以上公開的本實用新型優選實施例只是用于幫助闡述本實用新型。優選實施例并沒有詳盡敘述所有的細節，也不限制該實用新型僅為所述的具體實施方式。顯然，根據本說明書的內容，可作很多的修改和變化。本說明書選取并具體描述這些實施例，是為了更好地解釋本實用新型的原理和實際應用，從而使所屬技術領域技術人員能很好地理解和利用本實用新型。本實用新型僅受權利要求書及其全部范圍和等效物的限制。

技術特征：

1.一種銅箔裁切裝置，包括底板(1)，其特征在于：所述底板(1)的底端四周均固定有支腳，所述底板(1)的左右兩側對稱固定有安裝板(2)，左側所述安裝板(2)上轉動設置有轉軸一(4)，右側所述安裝板(2)上轉動設置有轉軸二(5)，左側所述安裝板(2)上安裝有轉動電機(3)，所述轉動電機(3)的輸出軸貫穿安裝板(2)與轉軸一(4)連接，所述轉軸一(4)和轉軸二(5)上對稱連接有圓筒(6)，兩個所述圓筒(6)之間設置有銅箔輥(12)，所述圓筒(6)上開設有通孔(7)，所述圓筒(6)的內部滑動設置有卡塊(8)，所述卡塊(8)的外側固定有滑塊(9)，所述滑塊(9)經通孔(7)往下延伸，所述滑塊(9)上螺接有鎖緊螺栓(10)，所述圓筒(6)的底端固定有固定塊(11)，所述固定塊(11)上開設有螺紋孔，所述鎖緊螺栓(10)與螺紋孔螺接，所述底板(1)的上端設置有裁切機構(13)，所述裁切機構(13)的下方設置有轉輥機構(14)。2.根據權利要求1所述的一種銅箔裁切裝置，其特征在于：所述裁切機構(13)包括u形架(131)、電動推桿(132)、設備架(133)、驅動電機(134)和切割刀(135)，所述u形架(131)固定于底板(1)的上端，所述u形架(131)的底端安裝有電動推桿(132)，所述電動推桿(132)的底端連接有設備架(133)，所述設備架(133)的內側安裝有驅動電機(134)，所述驅動電機(134)的輸出軸連接有切割刀(135)。3.根據權利要求1所述的一種銅箔裁切裝置，其特征在于：所述轉輥機構(14)包括立板(141)、上轉輥(142)和下轉輥(143)，所述立板(141)設置為兩個，兩個所述立板(141)固定于底板(1)的上端，兩個所述立板(141)之間對稱轉動設置有上轉輥(142)，兩個所述立板(141)之間對稱轉動設置有下轉輥(143)。4.根據權利要求2所述的一種銅箔裁切裝置，其特征在于：所述設備架(133)設置為u形。5.根據權利要求1所述的一種銅箔裁切裝置，其特征在于：所述鎖緊螺栓(10)采用蝶形螺栓。

技術總結

本實用新型公開了銅箔生產技術領域的一種銅箔裁切裝置，包括底板，底板的左右兩側對稱固定有安裝板，左側安裝板上轉動設置有轉軸一，右側安裝板上轉動設置有轉軸二，左側安裝板上安裝有轉動電機，轉動電機的輸出軸貫穿安裝板與轉軸一連接，轉軸一和轉軸二上對稱連接有圓筒，兩個圓筒之間設置有銅箔輥，圓筒上開設有通孔，圓筒的內部滑動設置有卡塊，卡塊的外側固定有滑塊，滑塊經通孔往下延伸，滑塊上螺接有鎖緊螺栓，圓筒的底端固定有固定塊，固定塊上開設有螺紋孔，鎖緊螺栓與螺紋孔螺接，底板的上端設置有裁切機構，裁切機構的下方設置有轉輥機構；本實用新型能夠?qū)~箔輥拆下，便于更換新的銅箔輥。便于更換新的銅箔輥。便于更換新的銅箔輥。

技術研發人員：曹凱 李江龍

受保護的技術使用者：山東合盛銅業有限公司

技術研發日：2021.03.19

技術公布日：2021/11/2
