本實用新型涉及分切機領域，更具體地說，涉及一種預涂膜分切機。

背景技術：

在預涂膜的加工處理過程中，為了針對不同的需求，需要才切成不同的寬度進行使用，這就需要使用到分切機進行操作。

但是現有的分切機結構在實際使用時還存在一些不足之處，比如分切時采用多是固定安裝的多個刀具，這樣就固定了分隔的寬度，無法根據需要來調節刀具間隔來改變寬度，適應性較差，操作不方便，而且在分切完成后，壓緊輸送的穩定性較差，容易形成褶皺而影響成卷質量，使用效果不理想。

技術實現要素：

1．要解決的技術問題

針對現有技術中存在的問題，本實用新型的目的在于提供一種預涂膜分切機，通過鉸接的六角周來安裝環形刀具，利于翻轉調節角度，進而進行安裝定位，不會干涉，同時通過滑動連接的調節盤結合壓緊螺釘進行支撐定位，可以選擇不同數量來調節間距，適應性高，通過通過在環形框架內部安裝壓緊輥，可以通過緩沖彈簧頂緊，進而對薄膜進行壓緊定位，避免褶皺，這樣能夠大大提高使用的安全穩定性，保證分切質量和效果。

2．技術方案

為解決上述問題，本實用新型采用如下的技術方案。

一種預涂膜分切機，包括兩個安裝板，所述安裝板的內側表面兩端均轉動連接有輸送輥，所述安裝板的內側表面上端轉動連接有支撐輥，所述輸送輥和支撐輥的外表面滑動連接有薄膜，所述安裝板的內側表面前側固定連接有第一支撐座，所述第一支撐座的上表面通過鉸接座鉸接有連接座，所述連接座的后側表面轉動連接有轉動桿，所述轉動桿的后側表面固定連接有六角軸，所述六角軸的外表面滑動套接有安裝盤，所述安裝盤的外表面固定連接有環形刀具，所述環形刀具的外表面轉動連接于支撐輥的外表面上端。

進一步的，所述安裝盤的兩側表面均滑動連接有調節盤，所述調節盤的內部表面滑動套結于六角軸的外表面，所述六角軸的外表面后端螺紋連接有壓緊螺釘，通過在安裝盤兩側連接調節盤，進而可以選擇不同數量來改變間距，適應性高，利于調節使用。

進一步的，所述安裝板的內部另一側表面固定連接有第二支撐座，所述第二支撐座的內部上端螺紋連接有支撐螺紋桿，所述支撐螺紋桿的內側端頭轉動連接有軸承，所述軸承的外表面通過軸承孔轉動連接于六角軸的內部表面后端，通過第二支撐座連接支撐螺紋桿，結合軸承進行定位支撐，可以保證六角軸轉動的穩定性，同時不會干涉鉸接調節，安全穩定，利于使用。

進一步的，所述安裝板的內側表面下端固定連接有環形框架，所述環形框架的內部兩側均設有緩沖滑槽，通過在安裝板下端連接環形框架，利于安裝定位壓緊輥。

進一步的，所述緩沖滑槽的內側表面通過緩沖彈簧滑動連接有緩沖座，所述緩沖座的內側表面轉動連接有壓緊輥，所述壓緊輥的外表面壓緊連接于輸送輥的外表面下端，通過緩沖彈簧頂緊的緩沖座來安裝壓緊輥，可以頂緊到輸送輥上進行輔助壓緊，保證輸送穩定性，提高成卷質量。

3．有益效果

相比于現有技術，本實用新型的優點在于：

（1）本方案過鉸接的六角周來安裝環形刀具，利于翻轉調節角度，進而進行安裝定位，不會干涉，同時通過滑動連接的調節盤結合壓緊螺釘進行支撐定位，可以選擇不同數量來調節間距，適應性高。

（2）通過在安裝盤兩側連接調節盤，進而可以選擇不同數量來改變間距，適應性高，利于調節使用。

（3）通過第二支撐座連接支撐螺紋桿，結合軸承進行定位支撐，可以保證六角軸轉動的穩定性，同時不會干涉鉸接調節，安全穩定，利于使用。

（4）通過在安裝板下端連接環形框架，利于安裝定位壓緊輥。

（5）通過緩沖彈簧頂緊的緩沖座來安裝壓緊輥，可以頂緊到輸送輥上進行輔助壓緊，保證輸送穩定性，提高成卷質量。

附圖說明

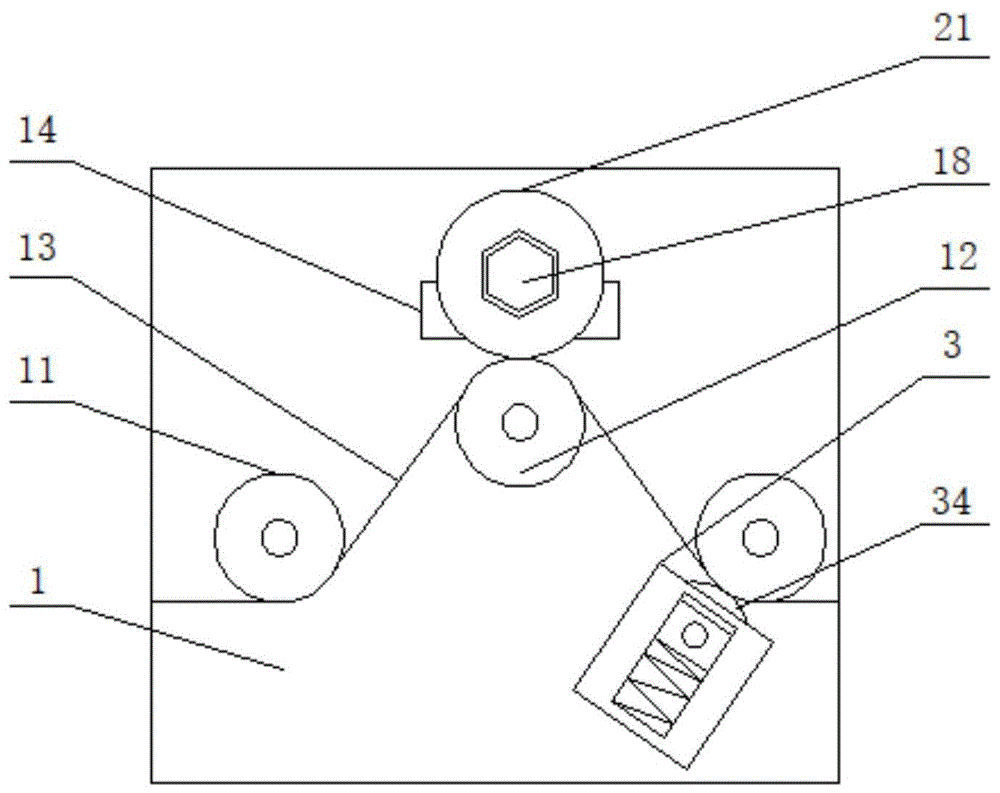

圖1為本實用新型的整體結構示意圖；

圖2為本實用新型的六角軸連接的側面示意圖；

圖3為本實用新型的安裝盤連接的截面示意圖；

圖4為本實用新型的環形框架連接示意圖；

圖5為本實用新型的環形框架的側面截面圖。

圖中標號說明：

1安裝板、11輸送輥、12支撐輥、13薄膜、14第一支撐座、15鉸接座、16連接座、17轉動桿、18六角軸、2安裝盤、21環形刀具、22調節盤、23壓緊螺釘、24第二支撐座、25支撐螺紋桿、26軸承、27軸承孔、3環形框架、31緩沖滑槽、32緩沖彈簧、33緩沖座、34壓緊輥。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述；顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例，基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

在本實用新型的描述中，需要說明的是，術語“上”、“下”、“內”、“外”、“頂/底端”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“設置有”、“套設/接”、“連接”等，應做廣義理解，例如“連接”，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

請參閱圖1-5，一種預涂膜分切機，包括兩個安裝板1，分別位于機架的兩側，可以進行支撐，請參閱圖1和圖2，安裝板1的內側表面兩端均轉動連接有輸送輥11，能夠輸送薄膜13，具體原理和結構屬于現有技術，不再贅述，安裝板1的內側表面上端轉動連接有支撐輥12，輸送輥11和支撐輥12的外表面滑動連接有薄膜13，安裝板1的內側表面前側固定連接有第一支撐座14，第一支撐座14的上表面通過鉸接座15鉸接有連接座16，連接座16的后側表面轉動連接有轉動桿17，轉動桿17的后側表面固定連接有六角軸18，六角軸18的外表面滑動套接有安裝盤2，這樣可以支撐六角軸18轉動，進而帶著環形刀具21轉動進行分切，穩定高效，同時可以繞著鉸接座15向上翻轉，可以抬起六角軸18的后端，利于安裝調節安裝盤2，方便穩定，避免干涉，安裝盤2的外表面固定連接有環形刀具21，環形刀具21的外表面轉動連接于支撐輥12的外表面上端。

請參閱圖2和圖3，安裝盤2的兩側表面均滑動連接有調節盤22，調節盤22的內部表面滑動套結于六角軸18的外表面，六角軸18的外表面后端螺紋連接有壓緊螺釘23，通過壓緊螺釘23頂緊調節盤22避免松動，同時可以根據需要安裝多個調節盤22，可以改變不同環形刀具21的間距，進而調節風切寬度，適應性高，利于調節使用，安裝板1的內部另一側表面固定連接有第二支撐座24，第二支撐座24的內部上端螺紋連接有支撐螺紋桿25，支撐螺紋桿25的內側端頭轉動連接有軸承26，軸承26的外表面通過軸承孔27轉動連接于六角軸18的內部表面后端，通過軸承26從后端支撐，可以保證六角軸28轉動的穩定性，同時可以分離后進行調節，不會干涉。

請參閱圖4和圖5，安裝板1的內側表面下端固定連接有環形框架3，環形框架3的內部兩側均設有緩沖滑槽31，緩沖滑槽31的內側表面通過緩沖彈簧32滑動連接有緩沖座33，緩沖座33的內側表面轉動連接有壓緊輥34，壓緊輥34的外表面壓緊連接于輸送輥11的外表面下端，通過緩沖彈簧32頂緊緩沖座33，可以保證壓緊輥24壓緊到輸送輥11上，進而可以對分切后的薄膜13進行壓緊，保證輸送穩定性，避免褶皺，穩定高效。

使用時，可以輸送薄膜13，這樣可以帶著環形刀具21共同轉動，通過六角軸18的轉動支撐，可以保證穩定性，進而可以對薄膜進行分切，同時在分切后，通過緩沖彈簧32頂緊緩沖座33，可以保證壓緊輥24壓緊到輸送輥11上，進而可以對分切后的薄膜13進行壓緊，保證輸送穩定性，避免褶皺，穩定高效，而需要改變分切寬度時，可以停止工作，轉動支撐螺紋桿25帶著軸承26脫離軸承孔27，然后可以將六角軸18繞著鉸接座15向上翻轉，可以抬起后端頭，利于對調節盤22和安裝盤2的位置和數量進行調節，適應性高方便高效，利于分切使用。

以上所述，僅為本實用新型較佳的具體實施方式；但本實用新型的保護范圍并不局限于此。任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其改進構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍內。

技術特征：

1.一種預涂膜分切機，包括兩個安裝板（1），其特征在于：所述安裝板（1）的內側表面兩端均轉動連接有輸送輥（11），所述安裝板（1）的內側表面上端轉動連接有支撐輥（12），所述輸送輥（11）和支撐輥（12）的外表面滑動連接有薄膜（13），所述安裝板（1）的內側表面前側固定連接有第一支撐座（14），所述第一支撐座（14）的上表面通過鉸接座（15）鉸接有連接座（16），所述連接座（16）的后側表面轉動連接有轉動桿（17），所述轉動桿（17）的后側表面固定連接有六角軸（18），所述六角軸（18）的外表面滑動套接有安裝盤（2），所述安裝盤（2）的外表面固定連接有環形刀具（21），所述環形刀具（21）的外表面轉動連接于支撐輥（12）的外表面上端。

2.根據權利要求1所述的一種預涂膜分切機，其特征在于：所述安裝盤（2）的兩側表面均滑動連接有調節盤（22），所述調節盤（22）的內部表面滑動套結于六角軸（18）的外表面，所述六角軸（18）的外表面后端螺紋連接有壓緊螺釘（23）。

3.根據權利要求2所述的一種預涂膜分切機，其特征在于：所述安裝板（1）的內部另一側表面固定連接有第二支撐座（24），所述第二支撐座（24）的內部上端螺紋連接有支撐螺紋桿（25），所述支撐螺紋桿（25）的內側端頭轉動連接有軸承（26），所述軸承（26）的外表面通過軸承孔（27）轉動連接于六角軸（18）的內部表面后端。

4.根據權利要求1所述的一種預涂膜分切機，其特征在于：所述安裝板（1）的內側表面下端固定連接有環形框架（3），所述環形框架（3）的內部兩側均設有緩沖滑槽（31）。

5.根據權利要求4所述的一種預涂膜分切機，其特征在于：所述緩沖滑槽（31）的內側表面通過緩沖彈簧（32）滑動連接有緩沖座（33），所述緩沖座（33）的內側表面轉動連接有壓緊輥（34），所述壓緊輥（34）的外表面壓緊連接于輸送輥（11）的外表面下端。

技術總結

本實用新型公開了一種預涂膜分切機，屬于分切機領域，一種預涂膜分切機，包括兩個安裝板，所述安裝板的內側表面兩端均轉動連接有輸送輥，所述安裝板的內側表面上端轉動連接有支撐輥，所述輸送輥和支撐輥的外表面滑動連接有薄膜，所述安裝板的內側表面前側固定連接有第一支撐座，所述第一支撐座的上表面通過鉸接座鉸接有連接座，所述連接座的后側表面轉動連接有轉動桿，所述轉動桿的后側表面固定連接有六角軸，所述六角軸的外表面滑動套接有安裝盤，所述安裝盤的外表面固定連接有環形刀具，所述環形刀具的外表面轉動連接于支撐輥的外表面上端，這樣能夠大大提高使用的安全穩定性，保證分切質量和效果。

技術研發人員：陳麗

受保護的技術使用者：中山市新佳新材料有限公司

技術研發日：2019.07.13

技術公布日：2020.06.23
